NETIS番号　KK-100015-A　特許番号　特許第4273243号（スリット君）

概要

「スリット君」は環境重視のニーズに対応し、岩盤法面整形における「自然環境・景観・出来映え」に配慮し、自然の岩盤法面をそのままスリット状（縦縞模様）に仕上げることにより、法面保護に要する二次的コスト削減を可能にしました。

従来の岩盤法面整形は、公害を伴う大型ブレーカ等で法面をはつり、コンクリート吹付け・コンクリート擁壁や石積み等で仕上げる工法が一般的でしたが、この工法に伴う振動・騒音・粉塵等による周辺環境に与える影響が課題でありました。

それらの課題を改善するために低騒音・低振動の油圧式「低公害岩盤法面整形装置スリット君及び景観工法」の開発に至り、景観・コスト削減・工期の短縮を実現しました。

特長及び効果

• コンパクトでV12では800トンの割岩力を発揮する。（中硬岩～硬岩Ⅱに適用）
• ジャッキを150mmの孔に入れる事を実現したその秘密は、両ロッド（左右同時両押し）方式のジャッキの開発。
• 環境に配慮した低公害岩盤法面整形装置スリット君は油圧式で低騒音・低振動・粉塵を抑制。
• 自然の岩盤をそのまま活かし、地山をスリット状（縦縞模様）に割岩し景観に配慮した出来映えを実現。
• 道路岩盤法面や河川岩盤法面の市街地での近隣住民に優しい施工を可能にした。
• スリット君で割岩した地山面を仕上げとする為、法面保護にかかる二次的コスト削減を実現。

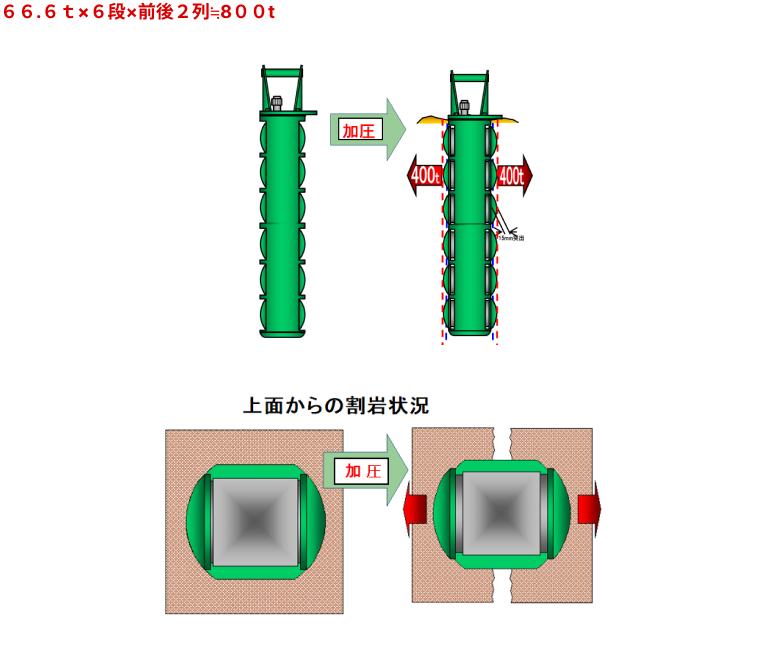

スリット君V12の割岩原理

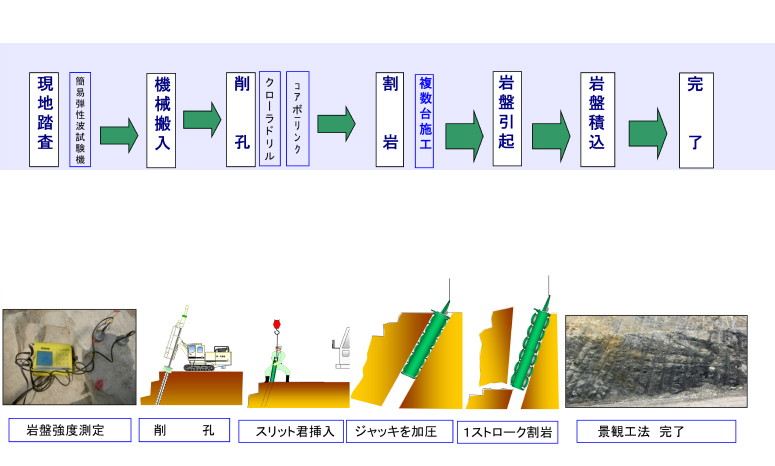

作業手順

施工状況
