NETIS番号　KK-120019-VR　特許番号　特許第4961574号

三大特徴（割る方向を定める・三分割or六分割・割岩力）

破砕力12,700t破砕方向を制御する岩盤掘削工法です。残置部分に影響を与えません
無振動・無騒音で施工できます

これまで岩盤掘削工事では火薬等による発破工法、また大型ブレーカー掘削等による破砕が主流でしたが、近年それに伴う振動・騒音、周辺環境に与える影響が重要な問題となっています。また在来工法である「大型ブレーカ掘削」や特殊工法である「静的破砕工法」において、掘削（破砕）作業による影響範囲までの制御は困難であるのが現状でした。
そこで岩盤掘削において「残置部分」に影響を与えない掘削（破砕）を可能にしたのが「トリプルセリ矢」です。このトリプルセリ矢は「割る（破砕）方向を定める」ことができるので残置部分等、掘削影響範囲を制御できること、更に「三分割」に破砕されるため岩がせりあい小割が減少することそして大きな「割岩力」を発揮する為、中硬岩～硬岩Ⅱまで対応できるというトリプルな特徴があります。

弊社では岩盤調査～破砕～仕上げまでの「公害抑制型岩盤掘削システムを構築し、現場に最適な破砕工法を提供します。

次のような工事に最適です

• 環境に配慮を要する工事
• 残置部分に影響を与えない岩盤掘削
• 道路の新設・拡幅工事に伴う岩盤掘削
• 河川工事に伴う岩盤掘削
• 立坑工事に伴う岩盤掘削
• 中硬岩から硬岩Ⅱまでの岩盤掘削
• コンクリート構造物の破砕

特徴

• 楔式の引っ張り破壊により、破砕時は無騒音・無振動で、環境対策に対応
• 掘削（破砕）する方向を制御でき残置部分等に工事の影響を与えない
• 1回の破砕で3分割する形で破砕できるため、岩がせりあい小割が減少する
• 羽を変えるだけで6分割破砕もできる
• 割岩力は、12,700tと強力な破砕力を発揮する為、作業効率がアップする
• 先行削孔するクローラドリルは防音タイプの「静マル君」「スーパー静マル君」の活用で環境対策も可能

トリプルセリ矢の破砕原理

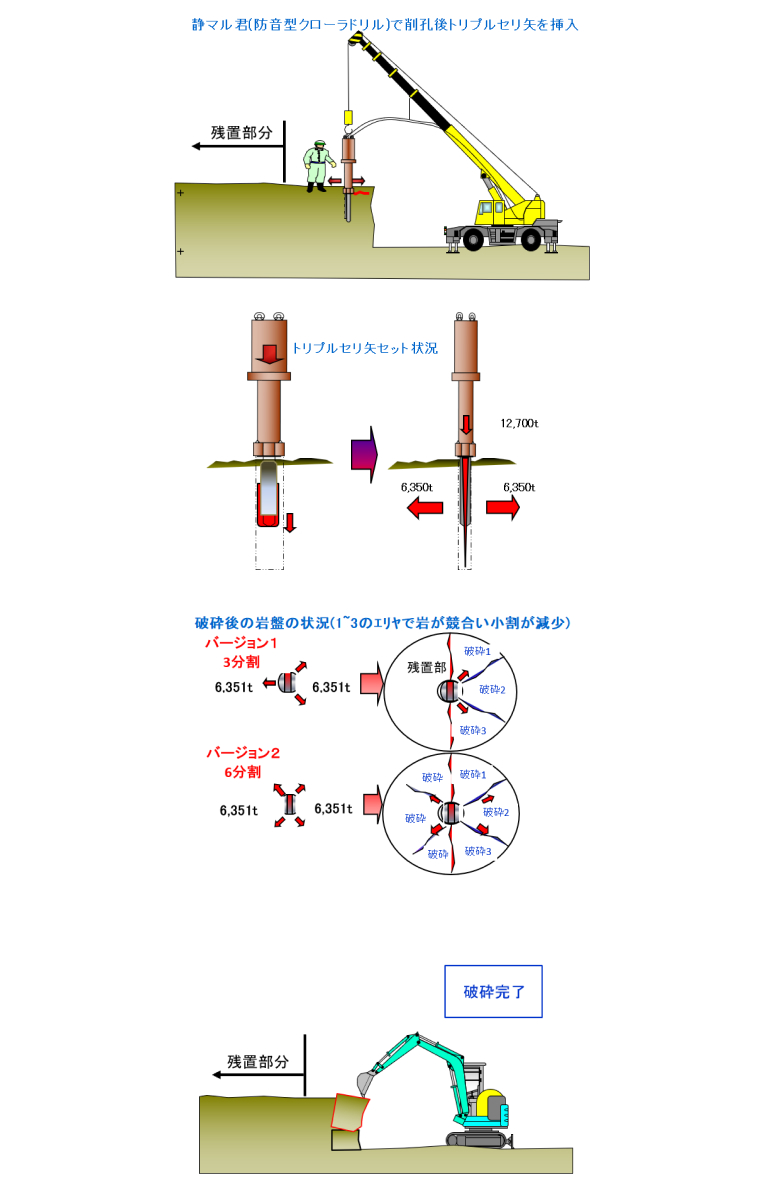

トリプルセリ矢は破砕機となる油圧シリンダーのピストン先端に特殊形状のくさびを結合することで約45倍の大きな力を発生させ、その力を利用して機械的に岩盤及びコンクリート等を破砕する機械です。無振動・無騒音での施工を実現し、地上の岩盤や転石、およびコンクリートの破砕に最適です。径152mmの孔を使用し、一度に「3分割」に破砕する装置で割岩力は「12，700t」と強力です。「羽」部分を特殊形状に加工することで、破砕力を制御（コントロール）でき残置部分等に破砕力がおよばないようにできます。

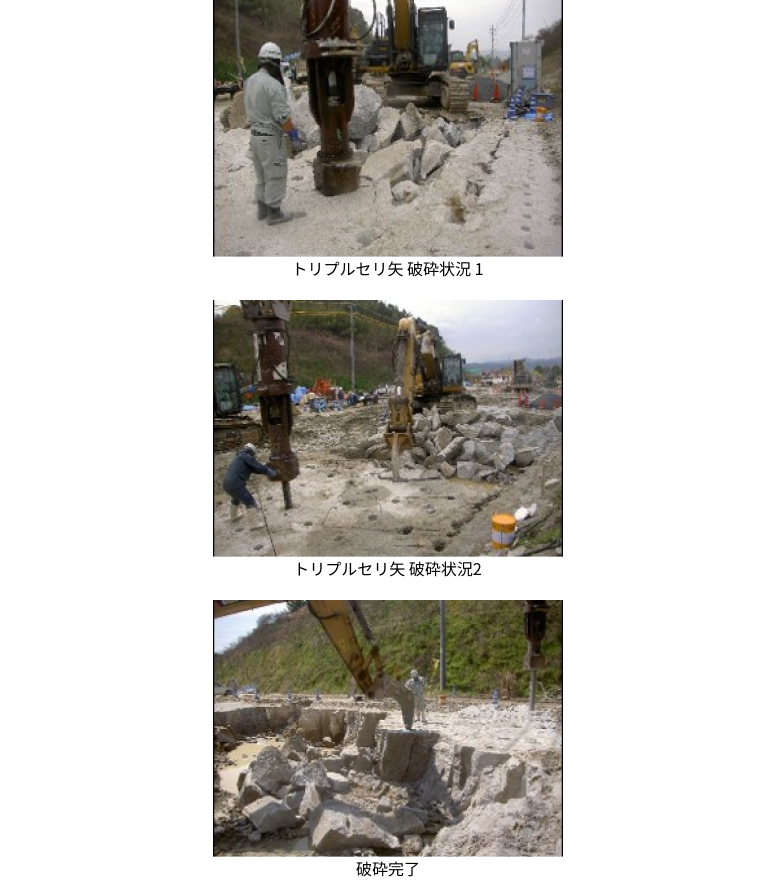

トリプルセリ矢破砕状況
